arduino使用 TCA9845A芯片 扩展IIC接口 驱动多路OLED案例

TCA9845A简介

由IIC通信协议可知IIC两根总线上可以挂多个IIC器件，但要求每个器件的IIC器件地址各不相同。当有多个相同的IIC从机器件且从机的器件地址相同要和IIC主机器件进行通信，若也挂在IIC两根总线上进行通信将会变得紊乱。TCA9845A能有效的解决这种情况的出现，可以使八个IIC从机地址相同的器件和IIC主机进行有效的通信。TCA9548A 器件配有八个可通过 IIC 总线控制的双向转换开关。支持1.8V、2…5V、3.3V 和 5V 总线间进行电压电平转换；工作电源电压范围为1.65V至5.5 V；0 至 400kHz 时钟频率。

TCA9548A器件地址表

可以将8个TCA9548A连接到同一个IIC总线上，配置8个不同的IIC地址，进而扩展控制64个相同的IIC从机器件地址。

TCA9845A连接4个IIC从机地址相同的OLED模块

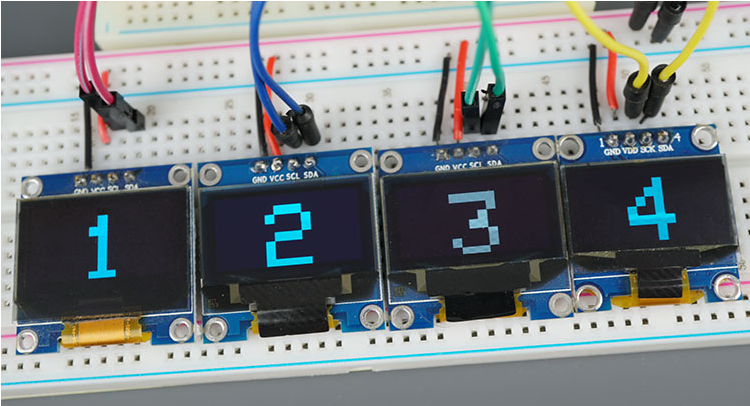

测试代码与实验结果

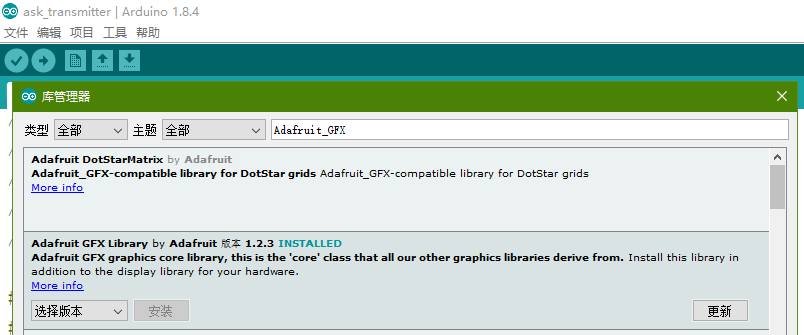

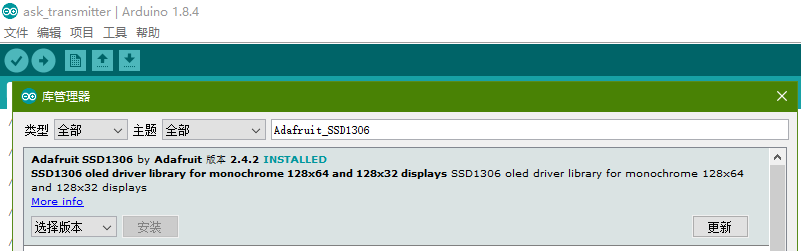

Arduino库管理器搜索安装Adafruit_GFX和Adafruit_SSD1306两个库

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

Adafruit_SSD1306 display1(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
Adafruit_SSD1306 display2(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
Adafruit_SSD1306 display3(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
Adafruit_SSD1306 display4(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

// Select I2C BUS
void TCA9548A(uint8_t bus){
  Wire.beginTransmission(0x70);  // TCA9548A address
  Wire.write(1 << bus);          // send byte to select bus
  Wire.endTransmission();
  Serial.print(bus);
}

void setup() {
  Serial.begin(115200);

  // Start I2C communication with the Multiplexer
  Wire.begin();

  // Init OLED display on bus number 2 (display 1)
  TCA9548A(2);
  if(!display1.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  // Clear the buffer
  display1.clearDisplay();

  // Init OLED display on bus number 3
  TCA9548A(3);
  if(!display2.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  // Clear the buffer
  display2.clearDisplay();

  // Init OLED display on bus number 4
  TCA9548A(4);
  if(!display3.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  // Clear the buffer
  display3.clearDisplay();

  // Init OLED display on bus number 5
  TCA9548A(5);
  if(!display4.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  // Clear the buffer
  display4.clearDisplay();

  // Write to OLED on bus number 2
  TCA9548A(2);
  display1.setTextSize(8);
  display1.setTextColor(WHITE);
  display1.setCursor(45, 10);
  // Display static text
  display1.println("1");
  display1.display();

  // Write to OLED on bus number 3
  TCA9548A(3);
  display2.setTextSize(8);
  display2.setTextColor(WHITE);
  display2.setCursor(45, 10);
  // Display static text
  display2.println("2");
  display2.display();

  // Write to OLED on bus number 4
  TCA9548A(4);
  display3.setTextSize(8);
  display3.setTextColor(WHITE);
  display3.setCursor(45, 10);
  // Display static text
  display3.println("3");
  display3.display();

  // Write to OLED on bus number 5
  TCA9548A(5);
  display4.setTextSize(8);
  display4.setTextColor(WHITE);
  display4.setCursor(45, 10);
  // Display static text
  display4.println("4");
  display4.display();
}

void loop() {

}
