Arduino驱动MAX7219点阵

MAX7219简介

MAX7219是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。 只有一个外部寄存器用来设置各个LED的段电流。通过四线串行接口可以联接所有通用的微处理器，每个数据可以寻址在更新时不需要改写所有的显示。
接下来我们就用Arduino驱动MAX7219点阵模块显示一些有趣的东西。

模块说明

本次用到的MAX7219点阵模块是一个由8个8x8点阵根据2x4的排列组成的点阵模块。
级联方式如下：

模块的左上角第一个为输入端，右下角的最后一个可作为继续级联的接口，即多个模块级联时，第一个模块的输入端接单片机，输出端接第二个模块的输入端，第二个模块的输出端接第三个模块的输入端，以此类推。
可以根据不同的地址去编辑级联中的任意一个点阵。
下文会以Arduino中的“LedControl”库展开。

引脚说明与接线

VCC：模块供电接口，可用单片机的5v电源口供电
GND：电源地
DIN：数据输入
CS：片选端，接口低电平时串行数据被载入移位寄存器
CLK：时钟接口

模块测试

在开始试验前，先检测一下模块是否能全部正常点亮
打开“LedControl”库的“LCDemoCascadedDevices”这个示例，按照上文的接线方式接好线后，烧录到Arduino UNO里，跑一遍测试屏幕是否每一个像素点都是正常的。

时间关系改了程序的延时，改成了50ms，这样子整个点阵跑完一次的时间会快一点

程序延时源代码

unsigned long delaytime=500;

把后面的500改成50，快速检测点阵。

显示图案

打开“LedControl”库里的“LedControl.h”的这个文件，我们可以从里面看到这个库的所有库函数，我们将要利用这些库函数，在MAX7219点阵模块上显示图案。

第一个库函数

void shutdown(int addr, bool status);

这个函数用于开启或关闭某一个MAX7219点阵模块的（节能模式）
第一个参数为该级联中需要控制的点阵的地址
第二个参数为开启或者关闭true为关闭点阵，false为开启点阵

第二个库函数

void clearDisplay(int addr);

用于画面切换是的清屏
参数为需要清屏的点阵地址

第三个库函数

void setRow(int addr, int row, byte value);

用于行显示
第一个参数为要显示的点阵地址；
第二个参数为要显示的行（0-7）；
第三个参数为该行显示的值（1亮0灭）

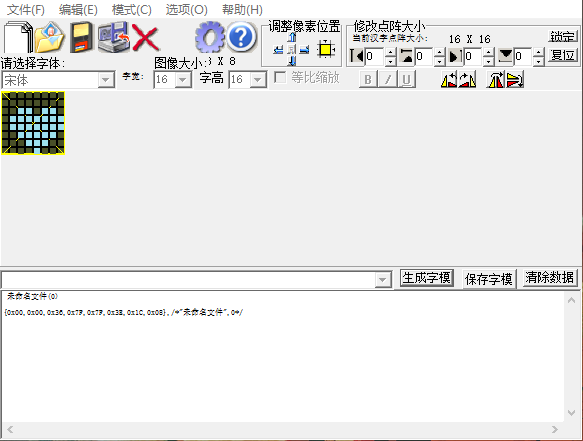

用“LedControl”这个库显示行或者列时，我们要使用到点阵的取模软件，把想要的图案转换成十六进制数
现在，利用上面几个函数和取模软件，我们开始制作显示自己想要的图案

#include <LedControl.h>
#include "Display.h"
#define DIN  12	//引脚定义
#define CLK  11
#define CS  10
LedControl led = LedControl(DIN, CLK, CS , 8);	//创建对象

void setup() {
  // put your setup code here, to run once:
  //点阵初始化设置
  for (int i = 0; i < 8; i++)
  {
    led.shutdown(i, false);
    led.setIntensity(i, 8);
    led.clearDisplay(i);
  }

}

void loop() {
  // put your main code here, to run repeatedly:
    for (int j = 0; j < 86; j++)
  {

    // printByte(aa[1][i]);
    for (int i = 0; i < 8; i++)
    {
      led.setRow(0, i, Display[j][i]);	//行显示
      led.setRow(1, i, Display[j][i]);
      led.setRow(2, i, Display[j][i]);
      led.setRow(3, i, Display[j][i]);
      led.setRow(4, i, Display[j][i]);
      led.setRow(5, i, Display[j][i]);
      led.setRow(6, i, Display[j][i]);
      led.setRow(7, i, Display[j][i]);
    }
    delay(100);
  }
}

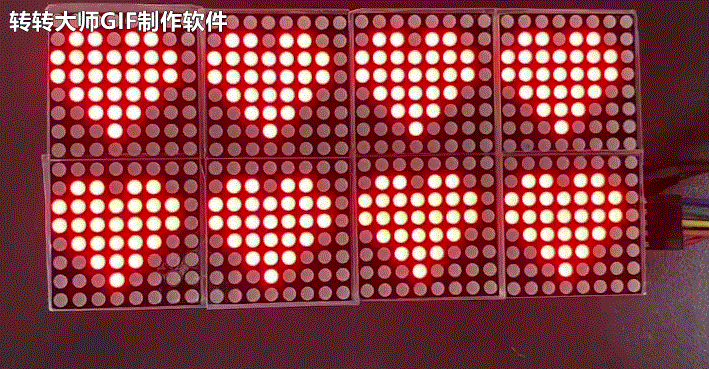

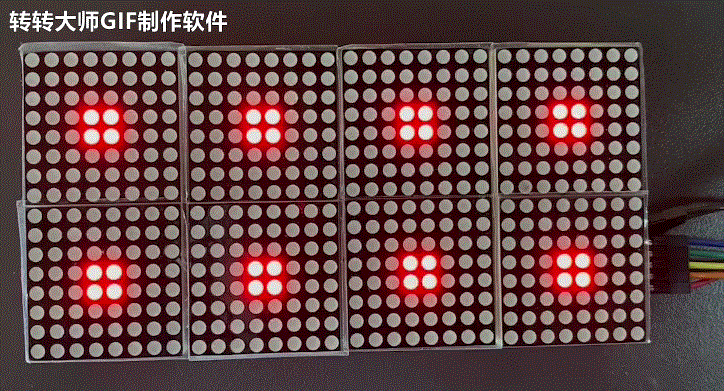

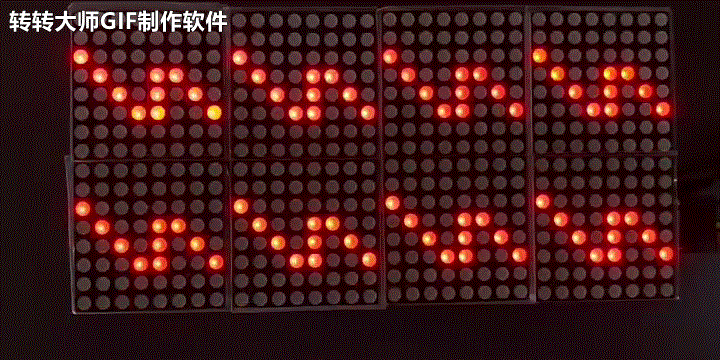

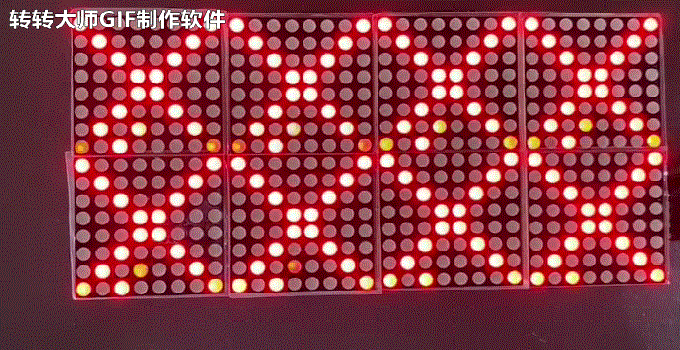

效果展示

画面本来是连贯起来的，由于gif文件大小问题就只能分段截图了。
“LedControl”这个库比较简单，我们可以很容易的用MAX7219显示自己想要的图案，
上面实验做的是8个点阵同步显示一个图案的实验。

	  led.setRow(0, i, Display[j][i]);	//行显示
      led.setRow(1, i, Display[j][i]);
      led.setRow(2, i, Display[j][i]);

大家也可以通过更改Display这个数组的内容来实现不同的点阵显示不同的图案，或者多个点阵拼起来一个图案 。
本次实验结束，欢迎留言交流，大家相互学习进步。
